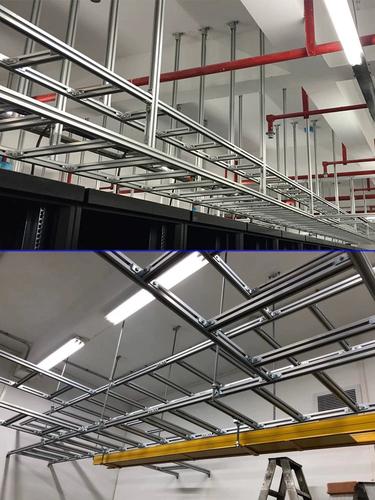

在深圳某超算中心機房內，上萬根光纖與銅纜通過銀灰色網格橋架有序延伸，這個支撐著每秒百億次計算的核心系統，其背后是精密的規格設計體系。作為現代建筑電氣工程的"血管系統"，網格電纜橋架的規格參數直接影響布線效率、系統穩定性與維護成本。本文將從基礎參數、材質特性、場景適配三個維度，深度解析網格橋架的規格選擇邏輯。
一、基礎參數體系：毫米級精度定義布線空間
網格橋架的規格命名遵循"CM+高度/寬度"的標準化格式，例如CM105/300代表高度105mm、寬度300mm的橋架。其高度范圍覆蓋30mm至200mm，寬度則從50mm延伸至600mm，形成覆蓋微型機房到超大型數據中心的完整產品線。以寧波緯誠科技為例，其常規型號包含CM5050至CM150600等20余種規格，絲徑可在3.5mm-6.0mm區間定制，滿足不同線纜截面積的承載需求。
在長度參數上，行業普遍采用3000mm標準段設計，但支持按需定制。上海某金融數據中心項目通過采用1500mm短段橋架，成功將機柜間走線空間利用率提升40%，減少材料浪費的同時降低建筑荷載。
二、材質工藝矩陣：防腐與強度的平衡之道
表面處理工藝直接影響橋架使用壽命。電鍍鋅工藝適用于室內干燥環境，鋅層厚度需≥12μm;熱鍍鋅則通過60-80μm鋅鐵合金層實現戶外防腐，在海南某海上風電項目中，熱鍍鋅橋架經受5年鹽霧侵蝕后仍保持結構完整。不銹鋼材質提供304、316L等選項，其中316L在氯離子環境中耐腐蝕性能提升3倍，成為化工園區的首選。
絲徑參數是承載能力的核心指標。經測試，5.0mm絲徑橋架在跨距2m時，每米最大承重可達500KG，滿足數據中心高密度布線需求。而3.5mm絲徑產品則通過輕量化設計，將單米重量降低40%，適用于高空作業場景。
三、場景適配指南：從機房到工業廠房的差異化選擇
在高密度布線場景中，推薦采用CM150*600規格橋架。深圳前海某云計算中心通過該規格產品實現單橋架承載240根六類網線，較傳統方案容量提升3倍。對于散熱敏感環境，開放網格結構可使線纜表面溫度降低8-12℃，杭州某超算中心應用后空調能耗下降15%。
在工業廠房領域，CM105/300規格橋架展現出獨特優勢。其105mm高度既能容納動力電纜與控制電纜分層布置，又避免過高橋架影響設備搬運。某汽車制造廠通過采用該規格產品，將線纜檢修時間從4小時/次縮短至45分鐘/次。
從毫米級參數設計到場景化解決方案，網格電纜橋架的規格體系正在經歷從標準化到智能化的演進。隨著BIM技術的普及，未來規格選擇將實現與建筑模型的實時聯動，通過數字孿生技術預演布線效果，進一步提升電氣工程的設計精度與施工效率。在這場變革中，精準的規格參數不再是孤立的技術指標，而是構建智慧建筑神經網絡的基礎密碼。
